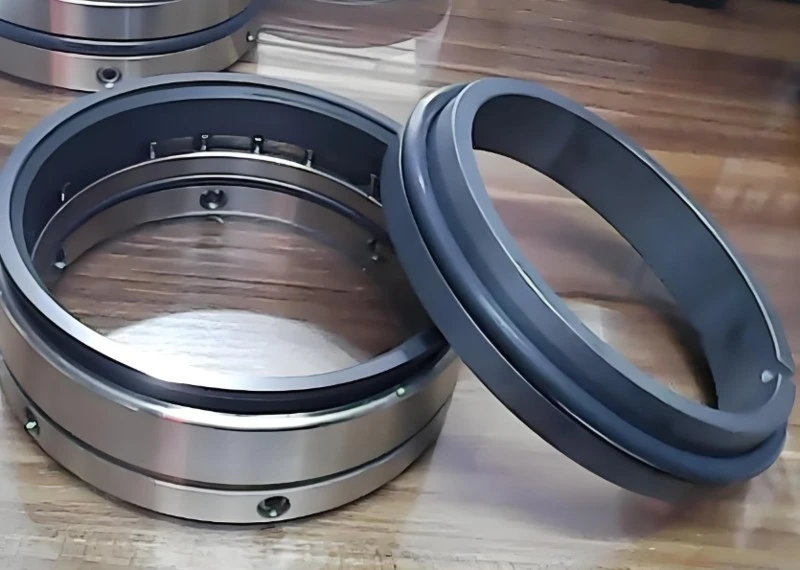

الأختام الشعاعية مقابل المحوري: ما الفرق ومتى تستخدم كل منهما؟
عندما يتعلق الأمر بالختم الصناعي ، فإن اختيار النوع الصحيح من الحلقة O أو الحشية أمر بالغ الأهمية لأداء النظام وسلامته. اثنان من أنواع الختم الأكثر استخدامًاالأختام الشعاعيةوالأختام المحورية، كل مصمم لوظائف ميكانيكية محددة بناءً على كيفية تطبيق الضغط.
للوهلة الأولى ، قد تبدو هذه الأختام متشابهة ، لكن خصائص أدائها مختلفة تمامًا حسب اتجاه الحمل والتطبيق. سيساعدك فهم هذه الاختلافات على تحديد حل الختم الأكثر فعالية للمعدات الخاصة بك-سواء كنت تختم عمودًا دوارًا أو شفة ثابتة.
ما هو الختم الشعاعي؟
A ختم شعاعيتم تصميمه لتحمل الضغط المطبق على الأسطح الداخلية والخارجية للحلقة O أو الحشية. تعمل هذه الأختام بشكل أفضل عند الختم حول أعمود الدوران أو الترددة-وهي تشكل حاجزًا على طول محيط العمود.
الميزات الرئيسية للأختام الشعاعية:
- اتجاه الحمل: قانون القوى الانضغاطيةأفقيا(على الهوية و OD).
- الحركة: مناسبة لالختم الديناميكيمع حركة الدوران أو الترددة.
- خيارات المواد: NBR ، FKM ، PTFE ، ومرنة مهندسة مخصصة.
- الشكل: ملف تعريف مستدير ، وغالبًا ما يكون مع شفة ختم أو حافة للحفاظ على ملامسة مشدودة.
أمثلة التطبيق:
- الأسطوانات الهيدروليكية
- علب التروس وأعمدة القيادة
- توجيه السلطة السيارات
- المضخات الدوارة
يمكن أن تكون الأختام الشعاعية إماثابت(لا توجد حركة نسبية) أومتحرك، اعتمادا على هندسة الختم وخصائص المواد.
ما هو الختم المحوري؟
الأختام المحوريةمن ناحية أخرى ، تم تصميمها للتعامل مع قوى الضغطعموديإلى المقطع العرضي لـ O-Ring بشكل عادي من الأعلى والأسفل. يتم تثبيت هذا النوع من الختم بشكل شائع بين سطحين مسطحين ، مثل الشفاه ، حيثختم ثابتمطلوب.
الميزات الرئيسية للأختام المحورية:
- اتجاه الحمل: قانون القوى الانضغاطيةعمودياعلى سطح الختم.
- الحركة: الأفضل لختم ثابت(لا توجد حركة رمح).
- خيارات المواد: PTFE ، السيليكون ، المطاط المقوى بالمعادن ، أو EPDM.
- الشكل: وجه مخروطي مسطح أو مخروطي لزيادة الضغط والاتصال.
أمثلة التطبيق:
- أغطية الصمام
- الشفاه الأنابيب
- المبادلات الحرارية
- المعدات المبردة
- ضواغط ومضخات مضخة
الأختام المحورية مثالية لمنع التسريبات فيبيئات الضغط العالي ، بدون حركةمع الحد الأدنى من التسامح لفقدان السوائل.
مقارنة جنبًا إلى جنب: الأختام الشعاعية مقابل المحوري
| ميزة | ختم شعاعي | ختم محوري |
|---|---|---|
| تحميل الاتجاه | القطر الداخلي والخارجي (معرف\/OD) | الأسطح العلوية والسفلية |
| نوع الختم | في كثير من الأحيان ديناميكية | ثابت |
| التطبيقات المشتركة | مهاوي ، المكابس ، المعدات الدوارة | الشفاه والصمامات والدبابات المضغوطة |
| مقاومة الحركة | التبادل \/ الدوران | لا حركة |
| تحمل الضغط | معتدل إلى مرتفع (يعتمد على التصميم) | عالية ، ممتازة للأحمال الثابتة |
| شكل الشكل | جولة مع الشفاه أو الأخاديد | مسطح أو مخروطي |
| سطح التثبيت | تحمل أو معرف الإسكان\/رمح OD | التزاوج الأسطح أو وجه شفة |
كيفية اختيار الختم المناسب لتطبيقك
إن الاختيار بين الأختام الشعاعية والمحورية يعود إلى فهم نوع الحركة وظروف الضغط وسطح الختم المعني. هذا دليل سريع:
اختر الأختام الشعاعية إذا:
- أنت تختم أرمح أو قضيب أو مكون دوار
- هنالكالحركة النسبية(الترددية أو الغزل)
- يحتاج النظاممقاومة الاحتكاك
- يمكنك السماحغبار إضافي أو أختام ترابية
- ضغط التشغيل هومعتدلويحتاج الختم الديناميكي
اختر الأختام المحورية إذا:
- أنت تختمواجهات ثابتة ، ثابتة
- يعمل النظام تحتضغط ثابت مرتفع
- هنالكلا توجد حركة نسبيةبين الأجزاء
- تحتاجضيق وخالي من التسربختم للاحتفاظ بالسوائل أو الغاز
- التحمل السطحي هيقليل، وهناك حاجة إلى انضغاط عالي
